Mặt Bích JIS 20K (JIS B2220)

Mặt Bích Tiêu Chuẩn JIS Là Gì?

Mặt bích tiêu chuẩn JIS (Japanese Industrial Standards) là loại mặt bích được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản, phổ biến trong các hệ thống đường ống dẫn nước, khí, dầu và hóa chất. Mặt bích JIS được đánh giá cao về độ bền, khả năng chịu áp lực và dễ lắp đặt.

Phân Loại Mặt Bích Theo Tiêu Chuẩn JIS

1. Phân Loại Theo Áp Lực (Muốn xem nhanh loại nào bấm vào loại đó)

•   JIS 5K: Áp lực làm việc tối đa 5 kg/cm².

•   JIS 10K: Áp lực làm việc tối đa 10 kg/cm² (phổ biến nhất).

•   JIS 16K: Áp lực làm việc tối đa 16 kg/cm².

•   JIS 20K: Áp lực làm việc tối đa 20 kg/cm².

•   JIS 30K: Áp lực làm việc tối đa 30 kg/cm².

•   JIS 40K: Áp lực làm việc tối đa 40 kg/cm².

•   JIS 63K: Áp lực làm việc tối đa 63 kg/cm².

*** Để xem trang "Tiêu Chuẩn Mặt Bích JIS Tổng Hợp" vui lòng bấm vào đây

2. Phân Loại Theo Kiểu Dáng

•   SOH (Slip On Hub): Mặt bích hàn lồng, dễ lắp đặt, phù hợp cho đường ống áp suất trung bình.

•   WN (Weld Neck): Mặt bích cổ hàn, chịu áp lực cao, dùng cho hệ thống nhiệt độ và áp suất lớn.

•   BL (Blind): Mặt bích mù, dùng để bịt kín đầu ống.

•   LJ (Lap Joint): Dùng với ống có đầu rời, dễ tháo lắp, thích hợp cho hệ thống cần bảo trì.

•   TH (Threaded): Mặt bích ren, lắp đặt không cần hàn, phù hợp cho đường ống nhỏ.

Vật Liệu Phổ Biến Của Mặt Bích JIS

✔ Thép cacbon (SS400): Giá thành hợp lý, dùng cho hệ thống nước, khí.
✔ Thép không gỉ (Inox 304, 316): Chống ăn mòn cao, dùng trong môi trường hóa chất, thực phẩm.
✔ Thép hợp kim: Dùng trong các ứng dụng chịu nhiệt, áp suất cao.
✔ Nhựa PVC, nhôm: Cho hệ thống nhẹ, không chịu áp suất lớn.

Ứng Dụng Của Mặt Bích JIS

✔ Hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC).
✔ Đường ống dẫn dầu, khí, hóa chất trong công nghiệp.
✔ Hệ thống HVAC, ngành thực phẩm và dược phẩm.
✔ Công trình xây dựng, đóng tàu và cơ khí chế tạo.

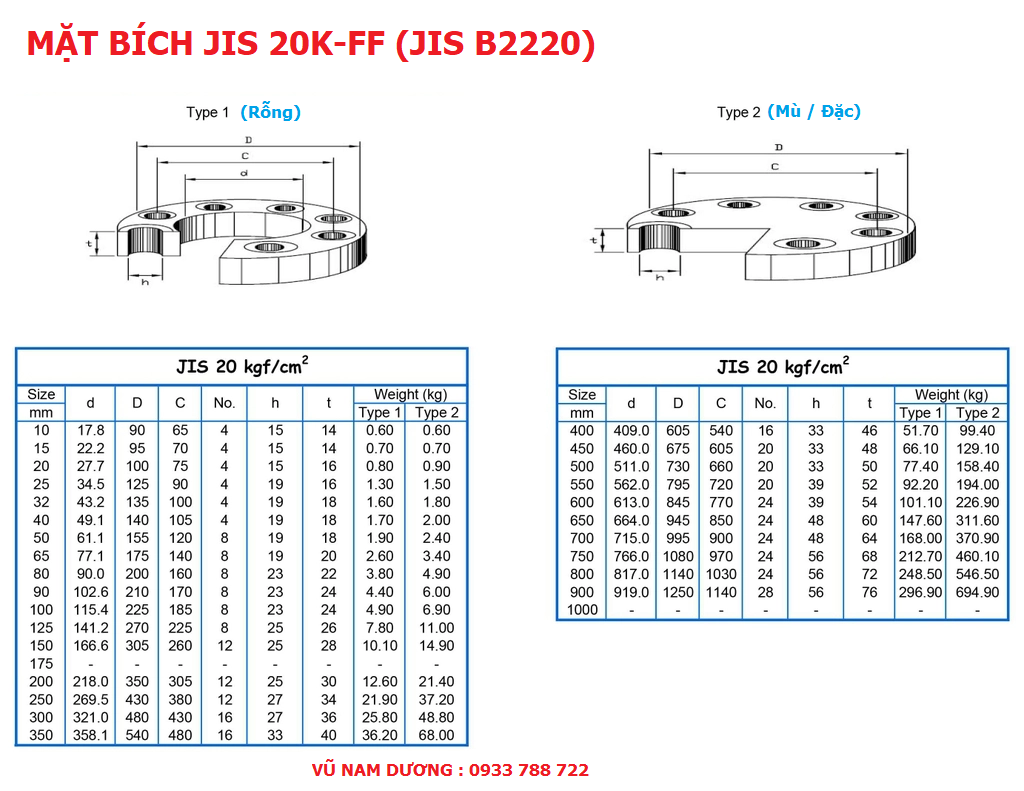

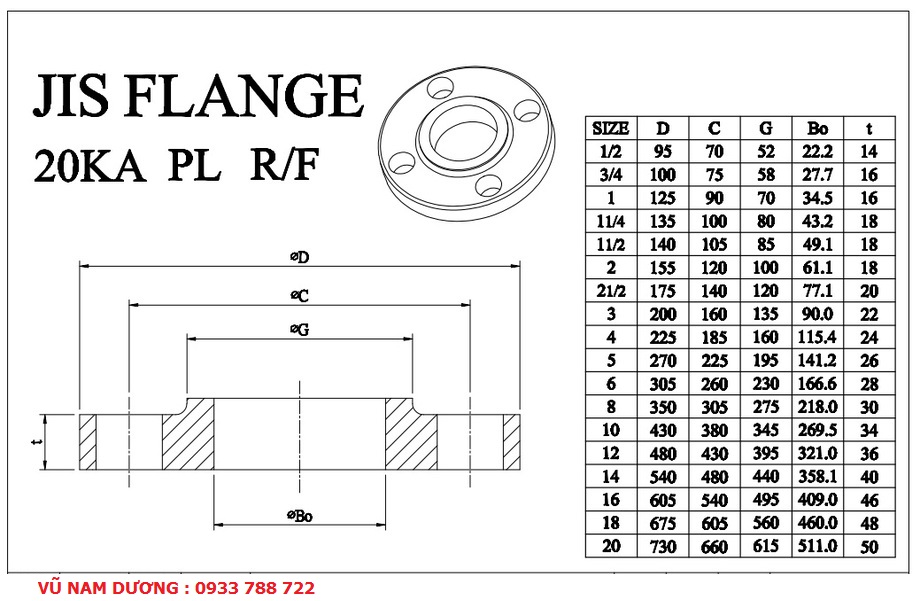

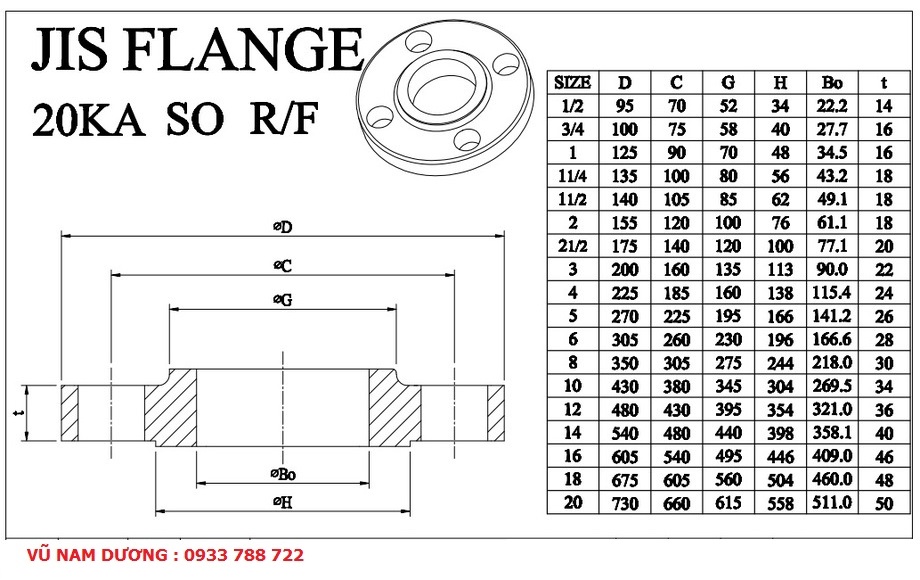

Bảng Tham Khảo Thông Số Kỹ Thuật Kích Thước Mặt Bích JIS 20K (JIS B2220) (Phổ Biến):

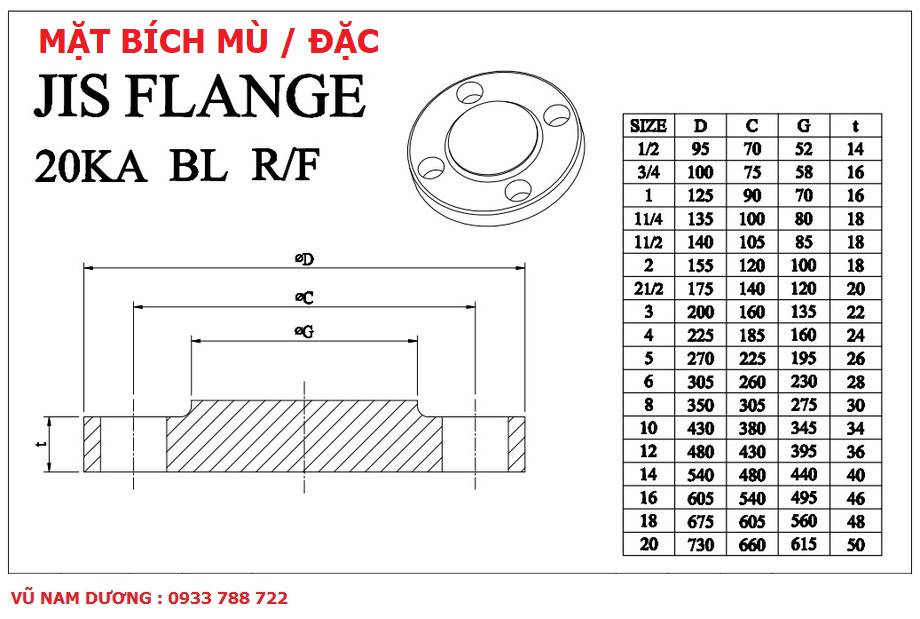

Bảng Tham Khảo Thêm 1:

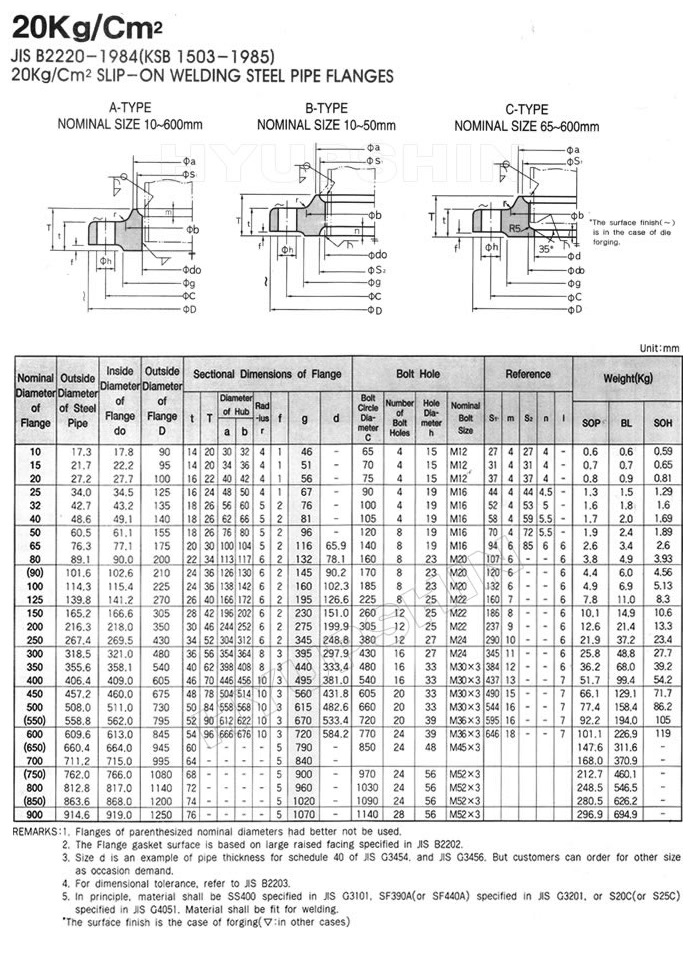

Bảng Tham Khảo Thêm 2:

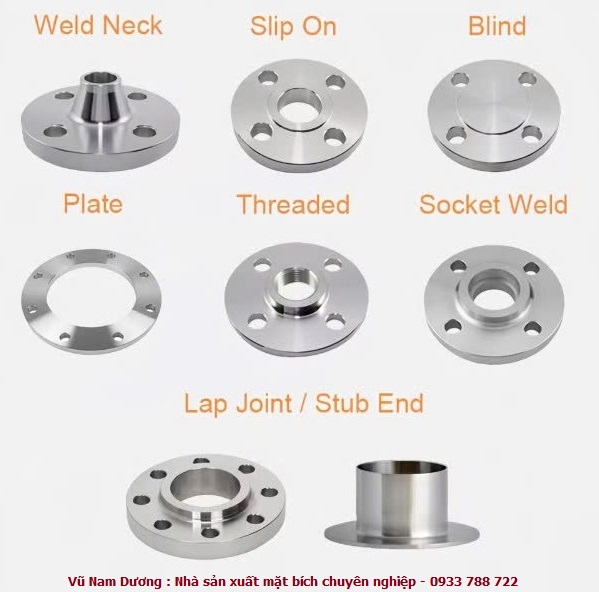

Những dạng mặt bích thường dùng:
