Thông Tin Sản Phẩm

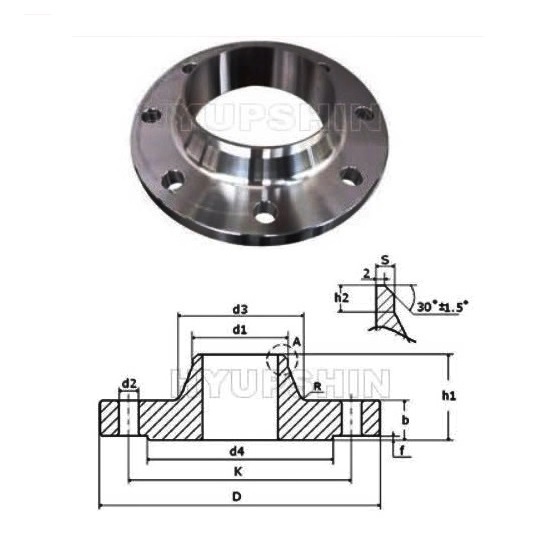

Mặt Bích EN 1092-1 - TYPE - 11-WN (WELDING NECK)

Mặt Bích EN 1092-1 - TYPE - 11-WN (WELDING NECK)
Giá :	Liên Hệ
Tiêu chuẩn :	EN 1092-1
Xuất xứ :
Nhận báo giá
Mô tả :	Mặt bích EN 1092-1 là loại mặt bích được sản xuất theo tiêu chuẩn EN 1092-1 của châu Âu, kế thừa và thay thế cho tiêu chuẩn BS 4504 của Anh. Đây là tiêu chuẩn áp dụng cho các loại mặt bích thép dùng trong hệ thống đường ống dẫn nước, dầu, khí, và các ngành công nghiệp khác.

Thông Tin Sản Phẩm

Mặt bích EN 1092-1 là gì?

Mặt bích EN 1092-1 là loại mặt bích được sản xuất theo tiêu chuẩn EN 1092-1 của châu Âu, kế thừa và thay thế cho tiêu chuẩn BS 4504 của Anh. Đây là tiêu chuẩn áp dụng cho các loại mặt bích thép dùng trong hệ thống đường ống dẫn nước, dầu, khí, và các ngành công nghiệp khác.

Phân loại mặt bích theo EN 1092-1

EN 1092-1 chia mặt bích thành các loại chính sau:

Loại mặt bích	Ký hiệu	Mô tả	Ứng dụng
Plate Flange	Type 01	Mặt bích tấm, hàn trực tiếp với ống	Hệ thống áp lực thấp, lắp ráp đơn giản
Slip-On Flange	Type 02	Lắp trượt vào ống rồi hàn	Hệ thống áp lực trung bình
Weld Neck Flange	Type 11	Có cổ dài, hàn trực tiếp với ống	Hệ thống áp lực cao, nhiệt độ cao
Blind Flange	Type 05	Dùng để bịt đầu đường ống	Chặn dòng chảy, kiểm tra áp suất
Threaded Flange	Type 13	Có ren, lắp vào ống ren	Hệ thống áp lực thấp, dễ tháo lắp
Lap Joint Flange	Type 04	Dùng kèm với stub end	Hệ thống cần tháo lắp thường xuyên

Áp lực làm việc (PN) theo EN 1092-1

Mặt bích EN 1092-1 được thiết kế cho nhiều cấp áp lực khác nhau:

Áp lực danh nghĩa (PN)	Áp suất làm việc (bar)	Ứng dụng phổ biến
PN6	6 bar	Hệ thống nước áp lực thấp
PN10	10 bar	Dẫn nước, khí nén
PN16	16 bar	Dầu, khí, hơi nước trung áp
PN25	25 bar	Hệ thống công nghiệp nặng
PN40	40 bar	Ngành dầu khí, hóa chất

Vật liệu phổ biến cho mặt bích EN 1092-1

✔ Thép cacbon (Q235, SS400, A105) – Ứng dụng trong hệ thống dẫn nước, hơi.
✔ Thép không gỉ (Inox 304, 316) – Dùng cho môi trường ăn mòn, ngành thực phẩm và dược phẩm.
✔ Thép hợp kim (F11, F22) – Chịu nhiệt, áp lực cao trong ngành dầu khí.
✔ Gang, nhôm, nhựa PVC – Áp dụng cho hệ thống áp lực thấp.

Ứng dụng của mặt bích EN 1092-1

✔ Hệ thống cấp thoát nước, xử lý nước thải.
✔ Đường ống dẫn dầu, khí trong ngành công nghiệp nặng.
✔ Ngành hóa chất, thực phẩm, dược phẩm.
✔ Kết nối thiết bị trong nhà máy sản xuất, hệ thống PCCC.

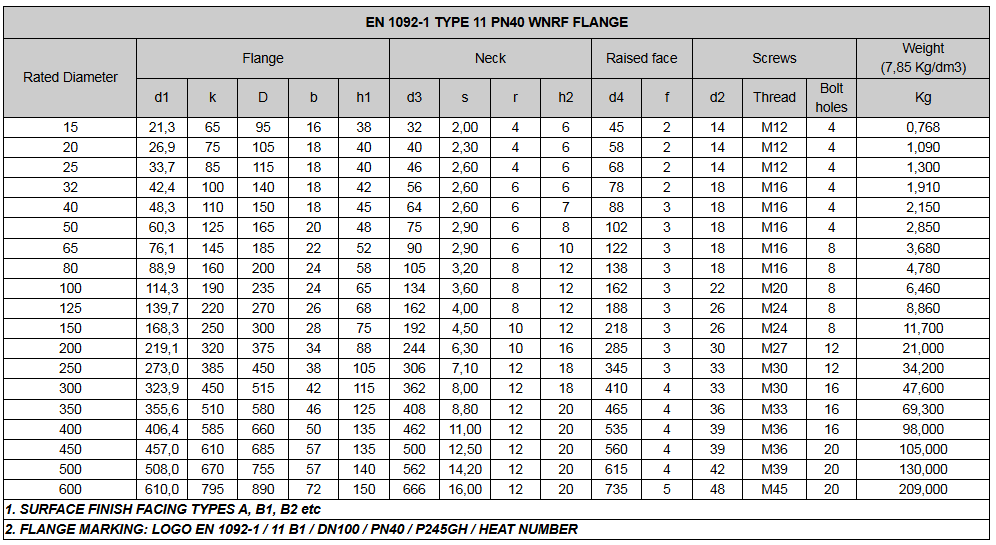

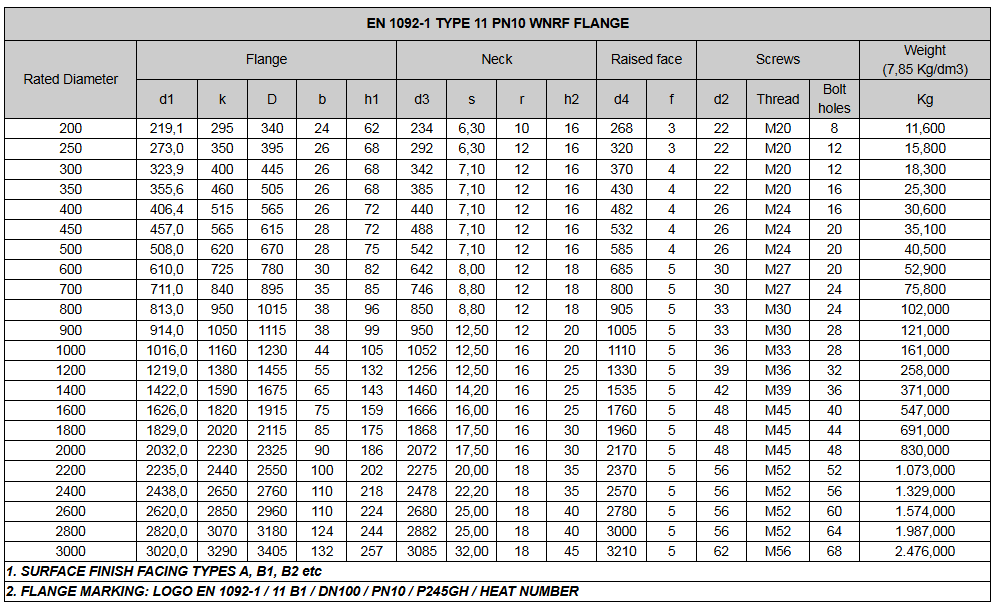

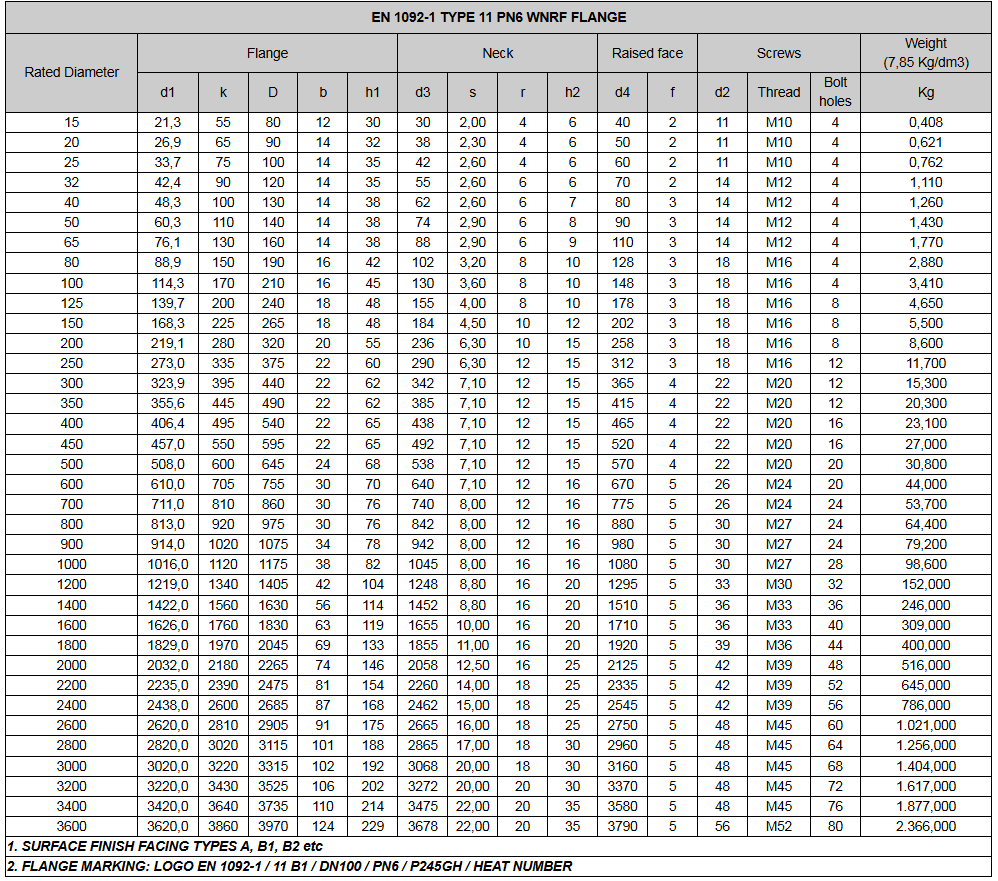

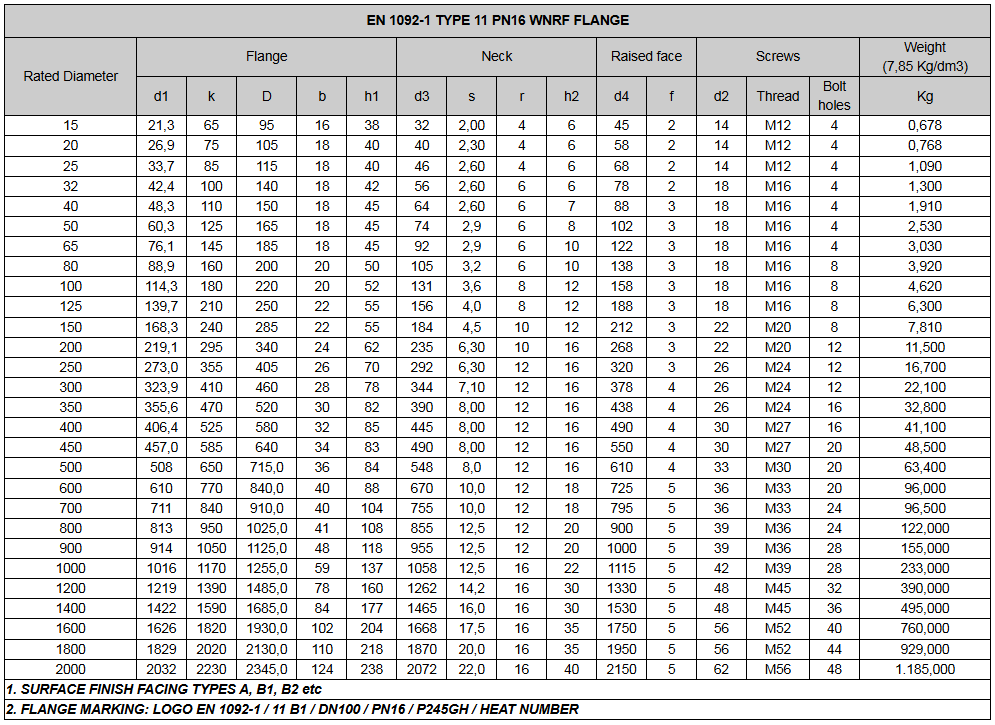

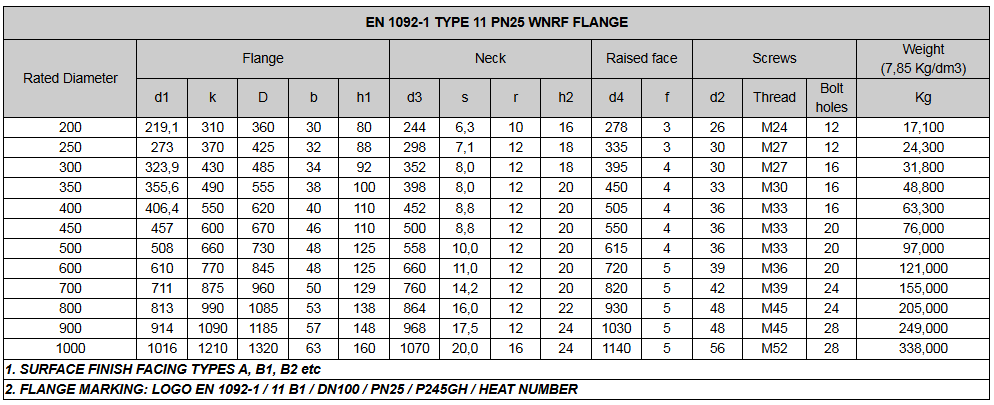

Bảng Tham Khảo Kích Thước Mặt Bích: EN 1092-1 - TYPE 11-WN (WELDING NECK) (Phổ Biến)
