THÉP CUỘN CÁN NGUỘI

THÉP CUỘN CÁN NGUỘI

1.) TÍNH NĂNG SẢN PHẨM:

   *   Sản phẩm cán nguội được sản xuất từ thép cán nóng sau khi được tẩy gỉ và phủ dầu (PO). Thép cuộn sẽ được cán lại theo nguyên lý biến dạng dẻo bằng lực tác động từ con lăn lên bề mặt dải thép, để có được độ dày đúng với yêu cầu sử dụng.

   *   Thép cuộn cán nguội được dùng làm nguyên liệu cho dây chuyền mạ kẽm, dây chuyền mạ nhôm kẽm, dây chuyền sơn màu.

- Độ dày : Độ dày 0,2 - 6mm

- Tấm, băng : Cắt theo yêu cầu

- Các loại : Thép cán nguội, thép mạ kẽm, thép cuộn điện từ, thép phủ dầu; các loại thép tấm/cuộn loại 2…

- Tiêu chuẩn : JIS, ASTM, EN, SAE, JFS, ISO, AS...

2.) THÔNG SỐ KỸ THUẬT:

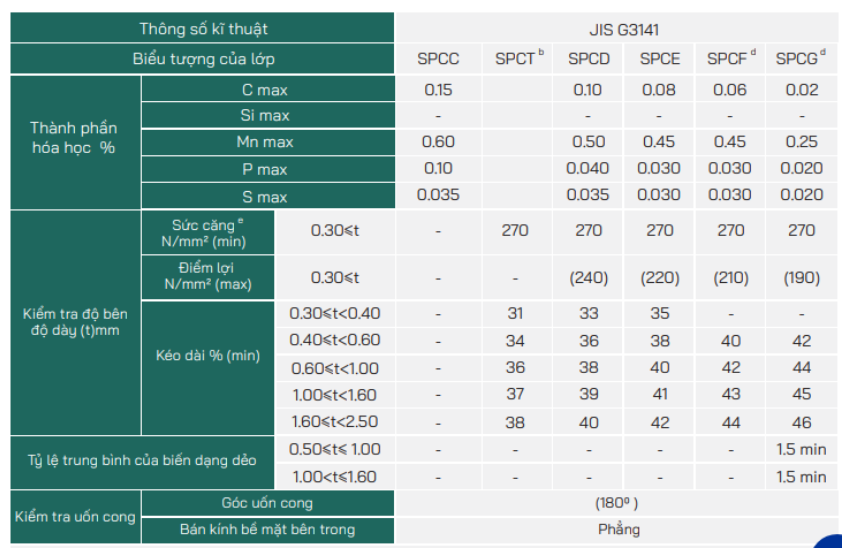

1) Tấm và Dải Thép Carbon Khử Lạnh JIS G3141

GHI CHÚ:

    1. Các nguyên tố hợp kim khác với các nguyên tố được chỉ định trong bảng

    2. Giá trị kiểm tra độ bền kéo được đảm bảo cho các SPCC đó

    3. Đối với những loại có độ dày dưới 0,60mm, sẽ bỏ qua thử nghiệm độ bền kéo

    4. SPCF và SPCG sẽ được đảm bảo không bị lão hóa trong sáu tháng sau khi vận chuyển từ nhà máy của nhà sản xuất

    5. Giới hạn trên của điểm chảy dẻo hoặc ứng suất chảy trong ngoặc đơn mang tính chất tham khảo và có thể được áp dụng khi có sự đồng ý giữa người mua và nhà cung cấp

    6. Thử nghiệm khả năng uốn cong có thể được bỏ qua. Tuy nhiên, khi được chỉ định bởi người mua, thử nghiệm phải được thực hiện.

2) ASTM A1008: Thép Hợp Kim có hàm lượng carbon thấp và thép cường độ cao được cán nguội với khả năng định hình được cải thiện, được làm cứng bằng dung dịch và thép tấm có khả năng nung cứng

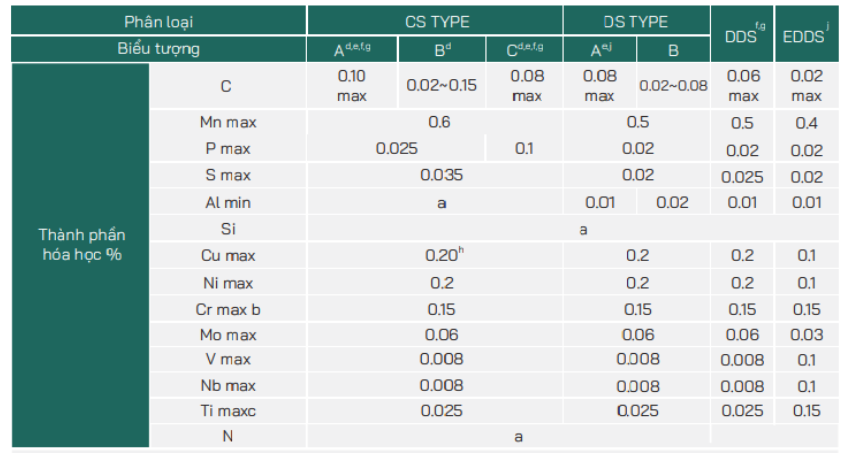

GHI CHÚ:

    1. Trường hợp dấu chấm lửng (…) xuất hiện trong bảng, mặc dù không được chỉ định, kết quả phân tích sẽ được báo cáo.

    2. Chromium được cho phép, tùy theo lựa chọn của người mua, tối đa là 0,25% khi hàm lượng carbon nhỏ hơn hoặc bằng 0,05%.

    3. Đối với thép chứa 0,02% cacbon trở lên, titan được cho phép tùy theo lựa chọn của nhà sản xuất, với mức thấp hơn là 3,4N+1,5S hoặc 0,025%.

    4. Khi cần sử dụng thép đã khử oxy bằng nhôm cho ứng dụng, có thể đặt hàng thép thương mại (CS) với hàm lượng nhôm tổng số tối thiểu là 0,01%.

    5. Chỉ định Loại B để tránh mức carbon dưới 0,02%.

    6. Được phép cung cấp dưới dạng thép được khử khí chân không hoặc ổn định hóa học, hoặc cả hai, tùy theo lựa chọn của người mua.

    7. Đối với các mức carbon nhỏ hơn hoặc bằng 0,02%, được phép sử dụng vanadi, columbium hoặc titan hoặc sự kết hợp của chúng làm nguyên tố ổn định theo lựa chọn của người mua. Trong  những trường hợp như vậy, giới hạn áp dụng đối với vanadi hoặc columbium tối đa là 0,10% và giới hạn đối với titan tối đa là 0,15%.

    8. Khi quy định thép đồng, giới hạn đồng là yêu cầu tối thiểu. Khi thép đồng không được chỉ định, giới hạn đồng là yêu cầu tối đa.

    9. Nếu được sản xuất bằng quy trình ủ liên tục, thép ổn định được cho phép theo lựa chọn của nhà sản xuất và áp dụng Foontotes f và g.

   10. Phải được cung cấp dưới dạng thép ổn định và khử khí chân không.

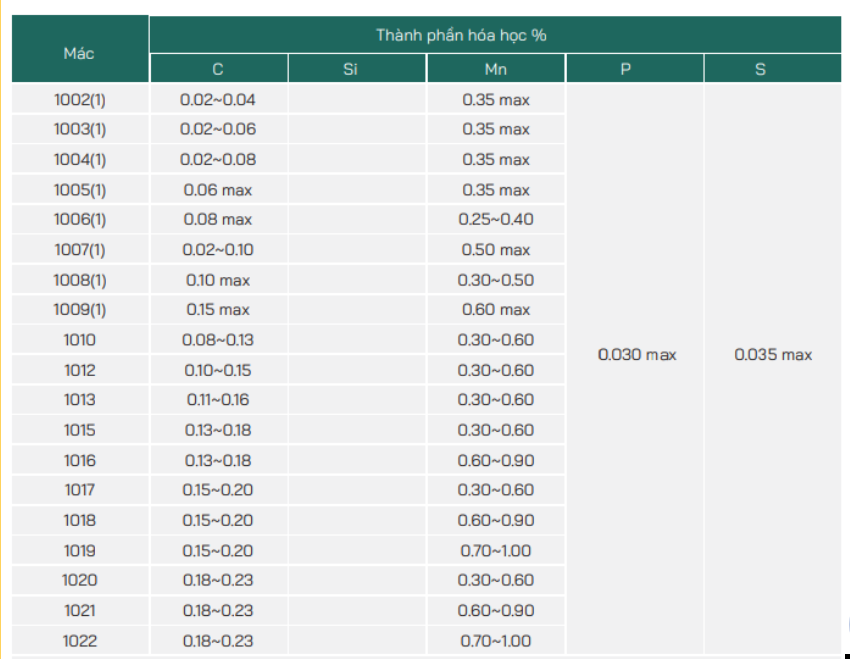

3) SAE J403: Thép Carbon:

GHI CHÚ:

    1. Thép carbon cực thấp, thép không ổn định và không có kẽ hở sẽ không được cung cấp cho các loại này.

    2. Có thể cung cấp thép không ổn định và thép carbon cực thấp, không có kẽ hở ổn định và không ổn định cho các loại này. Giới hạn mangan đối với Hình dạng Kết cấu, Tấm, Dải, Tấm và Ống hàn sẽ như sau: SAE1006 yêu cầu Mn tối đa 0,45% và SAE1008 yêu cầu Mn tối đa 0,50%.

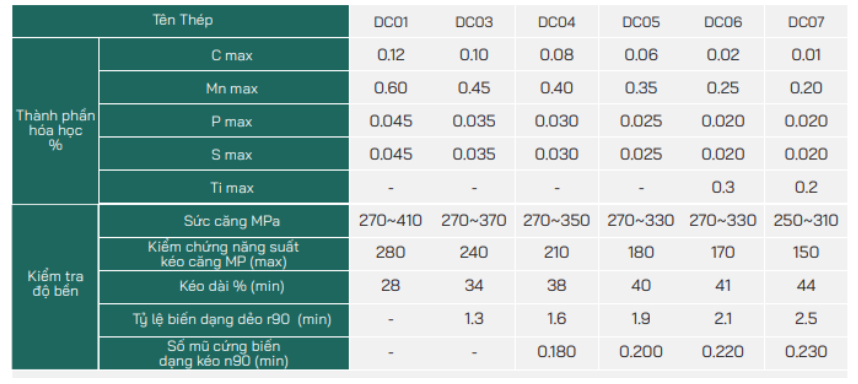

4) EN 10130: Tấm cán nguội để kéo và tạo hình:

GHI CHÚ:

    1. 1MPa=1 N/mm2

    2. Titan có thể được thay thế bằng niobi. Carbon và nitơ sẽ được ổn định hoàn toàn.

    3. Khi độ dày lớn hơn 0,5 mm và nhỏ hơn (bao gồm) 0,7 mm, giá trị tối thiểu cho độ giãn dài bị giảm 2 đơn vị. Đối với độ dày nhỏ hơn (bao gồm) 0,5 mm, giá trị tối thiểu giảm 4 đơn vị.

    4. Các giá trị của r90 và n90 chỉ áp dụng cho các sản phẩm có độ dày bằng hoặc lớn hơn 0,5 mm.

    5. Khi độ dày trên 2 mm, giá trị của r90 giảm 0,2.

    6. Đối với mục đích thiết kế, giới hạn dưới của Ứng suất chống chảy cho các loại DC01, DC03, DC04 và DC05 có thể được giả định là 140 MPa.

   7. (*) được phát triển bởi nhà sản xuất.

THÉP CUỘN MẠ KẼM NHÚNG NÓNG

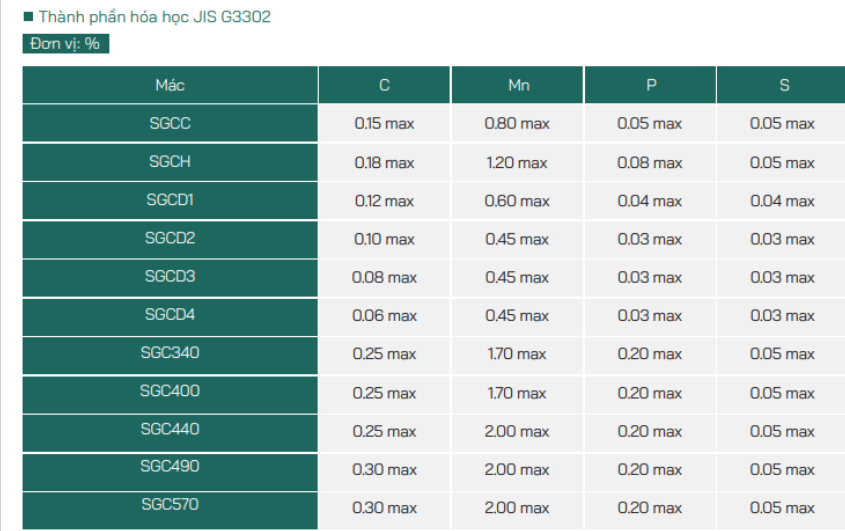

1) Tiêu chuẩn JIS G3302 : Thép Lá và Dải Mạ Kẽm Nhúng Nóng:

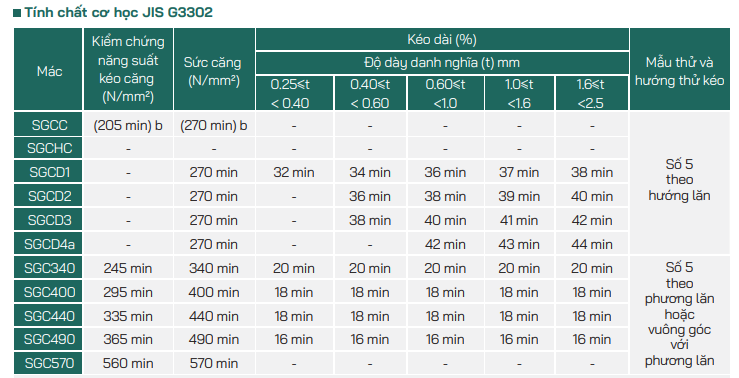

GHI CHÚ:

    1. Mẫu thử: mẫu thử phải là mẫu thử số 5 của JIS Z 2201.

    2. Đối với tấm cuộn của SGCD4, không được tạo ra lực kéo căng khi thực hiện công việc trong vòng 6 tháng sau khi sản xuất

    3. Năng suất và độ bền kéo là để tham khảo

    4. SGCH không phải là vật liệu ủ.

2) Tiêu chuẩn ASTM A653: Thép tấm, mạ kẽm hoặc mạ hợp kim kẽm-sắt bằng quy trình nhúng nóng:

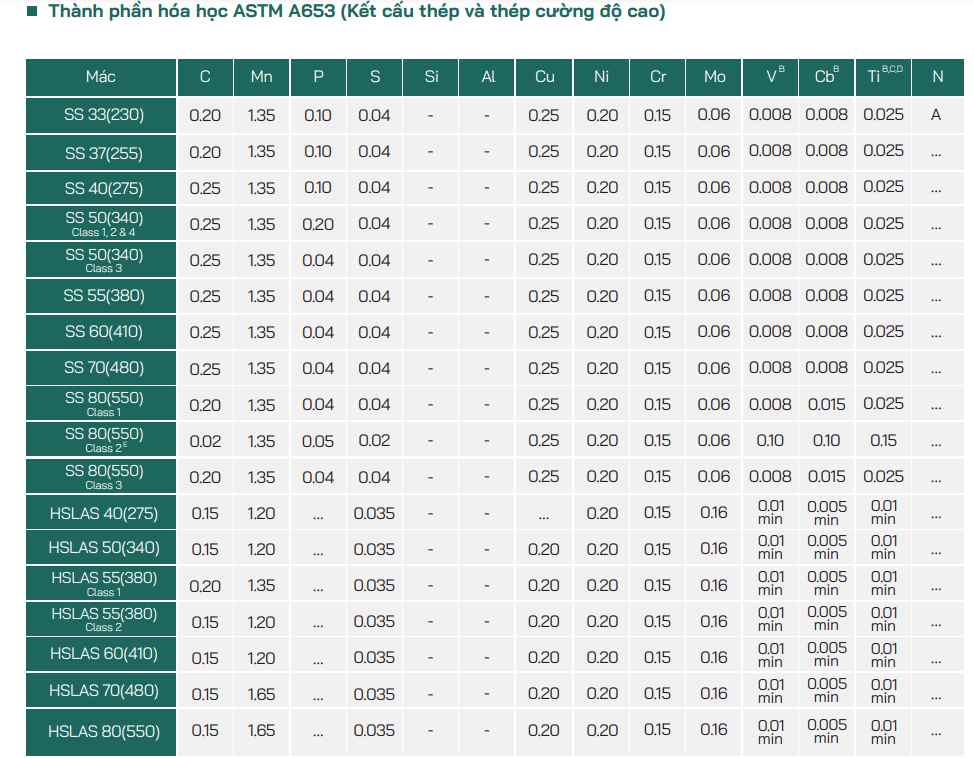

GHI CHÚ:

    1. Trường hợp dấu chấm lửng (…) xuất hiện trong bảng này thì không có yêu cầu, nhưng phân tích sẽ được báo cáo

    2. Đối với các mức Carbon nhỏ hơn hoặc bằng 0,02%, vanadi, columbi hoặc titan hoặc sự kết hợp của chúng được phép sử dụng làm nguyên tố ổn định theo lựa chọn của nhà sản xuất.

    3. Trong những trường hợp như vậy, giới hạn áp dụng đối với vanadi và columbi tối đa là 0,10% và giới hạn đối với titan là 0,15%

    4. Titan được phép sử dụng cho thép SS400 theo lựa chọn của nhà sản xuất, với mức thấp hơn là 3,4N + 1,5S hoặc 0,025%

    5. Đối với thép chứa hơn 0,02% carbon, titan được phép ở mức thấp hơn 3,4N + 1,5S hoặc 0,025%

    6. Sẽ được cung cấp dưới dạng thép ổn định.

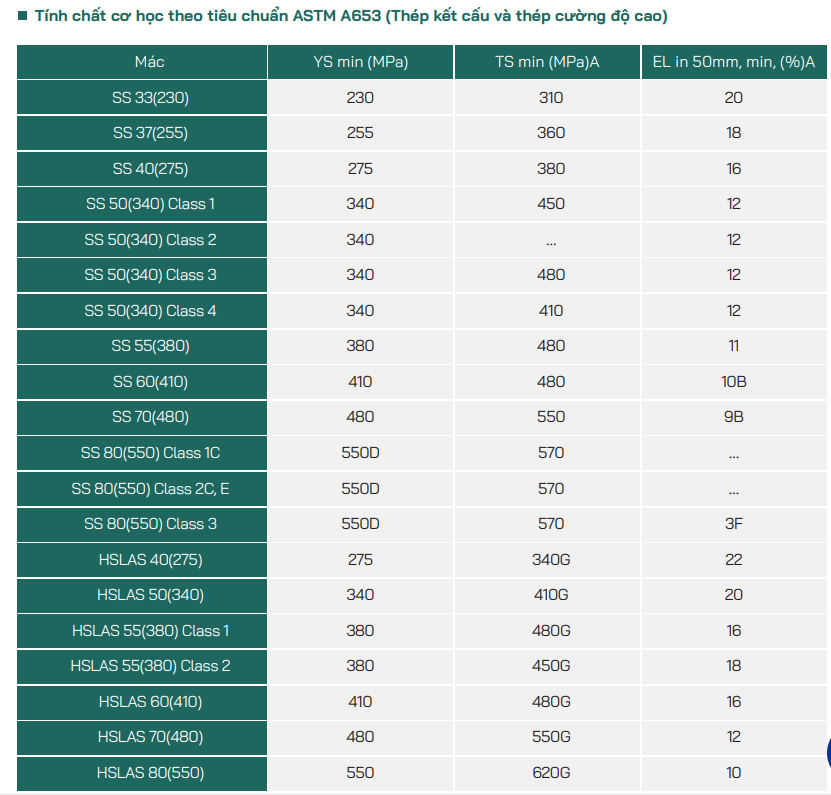

GHI CHÚ:

    1. Trường hợp không có dấu chấm lửng (…) trong bảng này thì không bắt buộc

    2. Đối với độ dày tấm 0,71mm hoặc mỏng hơn, yêu cầu về độ giãn dài giảm hai điểm phần trăm đối với SS 60(410) và 70(480)

    3. Đối với độ dày tấm 0,71mm hoặc mỏng hơn, không cần kiểm tra độ căng nếu kết quả độ cứng là Rockwell B85 hoặc cao hơn

    4. Vì không có đường cong năng suất liên tục, cường độ năng suất nên được coi là ứng suất ở độ giãn dài 0,5% dưới tải hoặc độ lệch 0,2%

    5. SS 80(550) loại 2 có thể thể hiện các đặc tính tạo hình khác với loại 1, do sự khác biệt về hóa học

    6. Người mua nên tham khảo ý kiến của nhà sản xuất khi đặt hàng vật liệu

    7. Nếu cần độ bền kéo cao hơn, người dùng nên tham khảo ý kiến của nhà sản xuất.

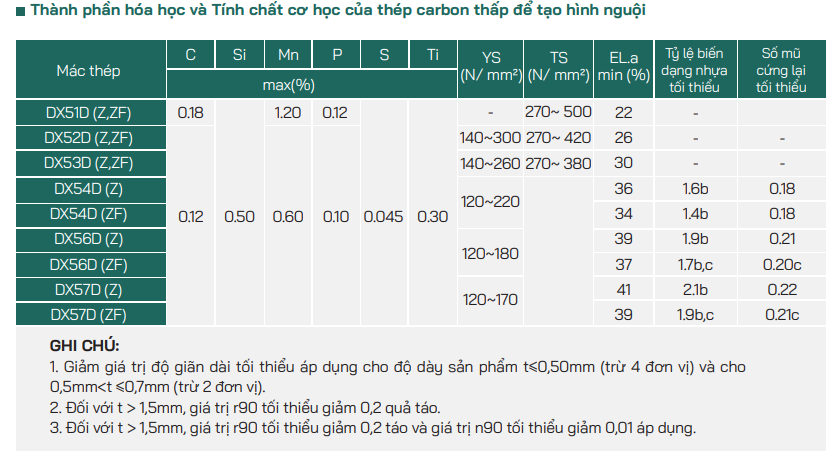

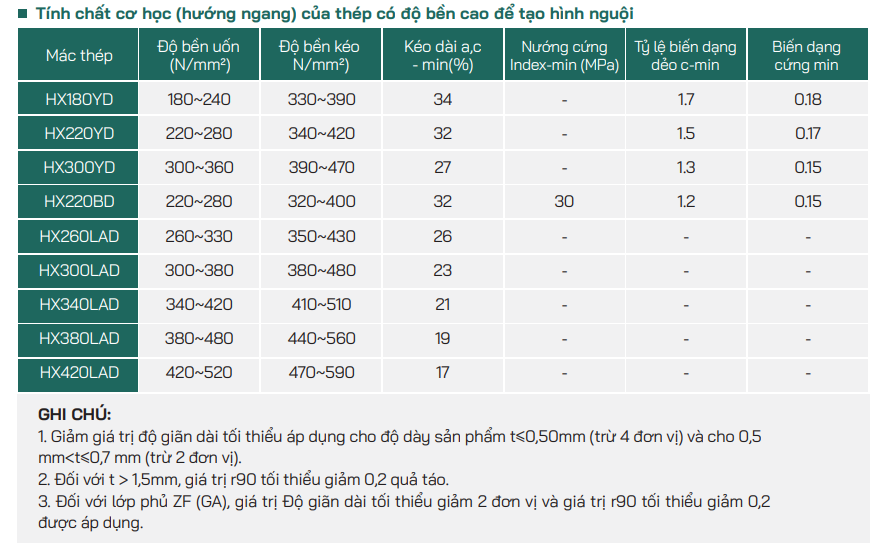

3) EN 10346 Sản phẩm thép phẳng được phủ nhúng nóng liên tục

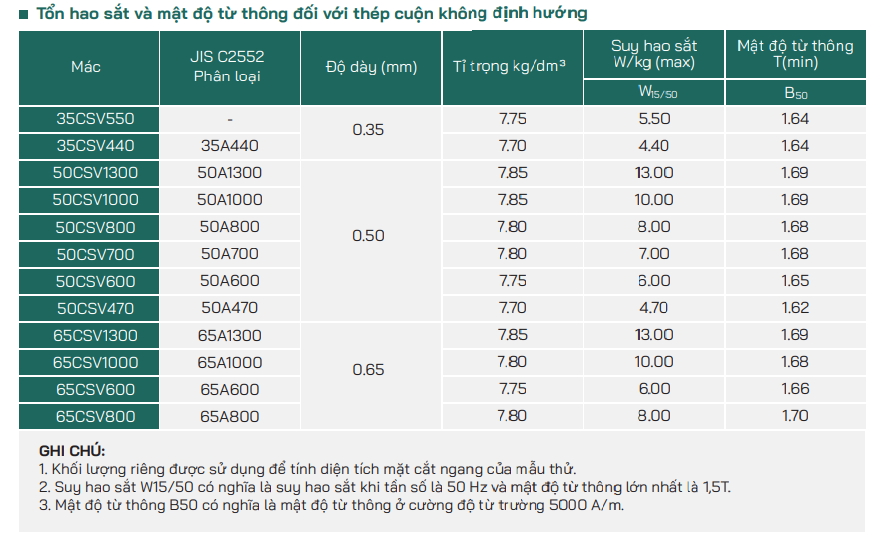

THÉP CUỘN CÓ TỪ TÍNH ĐIỆN
